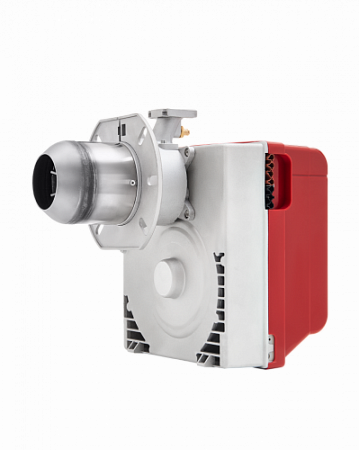

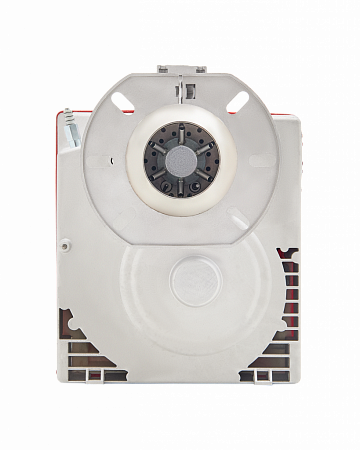

Горелка газовая 1-но ступ. FAG 20/1 2 LX CV (65-200 кВт)

Технические и функциональные характеристики

Назначение:
• Компонент большинства отопительных приборов, таких как водогрейный или паровой котел, воздухонагреватель и т.д.
• Горелки Flameair подходят к таким котлам как, Дорогобуж, Теплофор, РЗКО, Rossen, СТМ, Meteor, Buderus, Bosch, Protherm, ACV, Vaillant, Unical, ICI Caldaie, DeDietrich и т.д. Топливо:
• Природный или сжиженный газ (горелка должна быть укомплектована газовой рампой) Теплотворная способность топлива:
• природного газа: Hi = 35,8 МДж/м³ = 8 550 ккал/м³
• сжиженный газ: Hi = 92,1 МДж/м³ = 22 000 ккал/м³ если топливо отличается, следует уточнить его состав и согласовать с поставщиком возможность его использования с данной горелкой

Конструктивные характеристики

• Газовая горелка
• Одноступенчатое регулирование
• Постоянная вентиляция
• Газовоздушное смешение в жаровой трубе горелки
• Низкие значения NOx в уходящих газах
• Возможность получения оптимальных показателей горения путем регулирования подачи воздуха для горения
• Горелка оснащена неподвижным соединительным фланцем
• Ручная регулировка расхода воздуха и топлива
• Теплоизоляционная прокладка между крепежным фланцем и теплоагрегатом защищает компоненты горелки от высокой температуры
• Однофазный электродвигатель вентилятора для подачи воздуха
• Степень защиты электрооборудования IP40
• Защитная пластиковая крышка
• Низкая шумность воздухозаборника
• Верхнее подключение газовой рампы

Размеры горелки

A

A1

A2

B

B1

B2

C

C1

T

F

F1

G

Ød

ØD

L

N

M

мм

мм

мм

мм

мм

мм

мм

мм

мм

мм

мм

мм

мм

мм

мм

мм

мм

300

150

150

391

285

106

352

0

110-128

129

0

НР 3/4"

129

160-190

201

0

4xM11

Модель	Комплект подключения	Pmax, мбар	Реле Pmin	Реле Pmax		Контроль герметичности	Кран газовый	Антивибрационная вставка
MVD210+MVDLE210	400-0331002004	200	GW 150 A6			VPS504S02	Кран газовый ВВ 1\"	Антивибрационная вставка 1"
MVD210+MVDLE210	400-0331002104	200	GW 150 A6	GW 150 A6		VPS504S02	Кран газовый ВВ 1\"	Антивибрационная вставка 1"
MB-DLE 407 B01 S20	400-0331003004	360	GW 150 A5			VPS504S02	Кран газовый ВВ 3/4\"	Антивибрационная вставка 3/4"
MB-DLE 410 B01 S20	400-0331004004	360	GW 150 A5			VPS504S02	Кран газовый ВВ 3/4\"	Антивибрационная вставка 3/4"
MB-DLE 412 B01 S20	400-0331004004	360	GW 150 A5			VPS504S02	Кран газовый ВВ 3/4\"	Антивибрационная вставка 3/4"
MB-DLE 407 B01 S20	400-0331003104	360	GW 150 A5	GW 150 A5		VPS504S02	Кран газовый ВВ 3/4\"	Антивибрационная вставка 3/4"
MB-DLE 410 B01 S20	400-0331004104	360	GW 150 A5	GW 150 A5		VPS504S02	Кран газовый ВВ 3/4\"	Антивибрационная вставка 3/4"
MB-DLE 412 B01 S20	400-0331004104	360	GW 150 A5	GW 150 A5		VPS504S02	Кран газовый ВВ 3/4\"	Антивибрационная вставка 3/4"

 в составе рампы        опция
